Solar Panel Unit Rectifier Modules 48V 50A

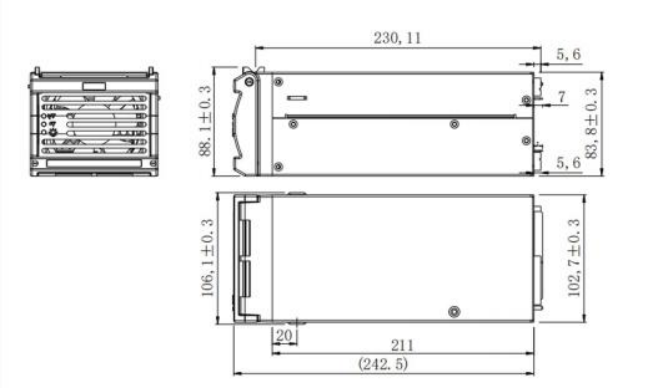

Dimensions

Rectifier Modules 48V

Length (in./mm)

9.55/242.5

Width (in./mm)

4.04/102.7

Height (in./mm)

3.47/88.1

Weight (KG)

<2.8 KG

Input

Rectifier Modules 48V

Parameters

Min

Typical

Ma x

Unit

Remark

Voltage Range

90

110/220

290

Vac

190

220

288

Vdc

Frequency

45

50/60

65

Hz

Rated Load

Current

18.5

A

Inrush Current

20

A

Power Factor

0.99

Rated Input, Rated Load

Output

Rectifier Modules 48V

Parameters

Min

Typical

Ma x

Unit

Remark

Voltage Range

42

62

68

Vdc

Adjustable through monitoring (Test condition: No load)

Current

0

50

A

Input 154Vac~290Vac

0

22

A

Input 90Vac~153Vac

Efficiency

92

%

220V AC Input

1.Under 220Vac input, rated output voltage and load current above 25% of rated value.  2.Efficiency up to 93%.

220V AC 输入

86

%

110V AC Input

Voltage Regulation Accuracy

±1

%

Psophometric Noise

2

mV

Broadband Noise

Voltage

50

mV

（3.4 KHz~150 KHz）

20

mV

(150KHz~30MHz)

Ripple and Noise (Peak-to-Peak)

200

mV

Tested under rated input voltage and load range, with a 0.1μF ceramic or metal film capacitor and a 10μF electrolytic capacitor connected in parallel at the output end. The oscilloscope bandwidth is set to 20MHz.
